Giới thiệu sản phẩm
Động cơ bước mini 1.2Nm là giải pháp truyền động tối ưu cho các hệ thống tự động hóa nhỏ gọn. Với mô-men xoắn 1.2Nm, thiết bị đảm bảo khả năng điều khiển vị trí chính xác tuyệt đối và độ lặp lại cao. Sản phẩm được ứng dụng rộng rãi trong máy in 3D, máy CNC mini và robot công nghiệp nhờ thiết kế bền bỉ, vận hành êm ái và tản nhiệt hiệu quả. Liên hệ Động cơ Thành Thái qua Hotline 0966.596.219 để được tư vấn kỹ thuật và báo giá chi tiết.
Động cơ bước mini 1.2Nm đại diện cho phân khúc động cơ bước nhỏ gọn, cung cấp mô-men xoắn 1.2 Newton mét. Thiết bị này được thiết kế để điều khiển vị trí một cách chuẩn xác, phù hợp lý tưởng cho các ứng dụng yêu cầu không gian hạn chế và độ lặp lại cao trong nhiều hệ thống tự động hóa.
Động cơ bước mini 1.2Nm là một thành phần thiết yếu trong nhiều hệ thống điều khiển chuyển động. Nó cung cấp sự kết hợp độc đáo giữa mô-men xoắn đủ dùng và kích thước tối ưu, giúp giải quyết các thách thức kỹ thuật cụ thể. Việc hiểu rõ các đặc tính này là điều cần thiết để tích hợp hiệu quả.

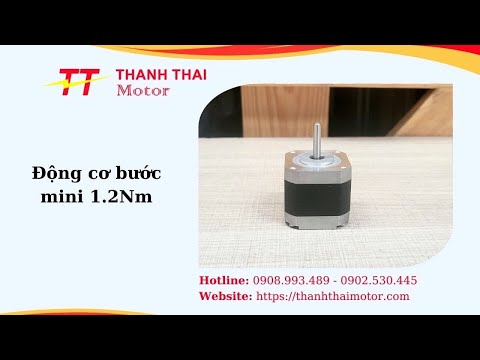

Động cơ bước mini 1.2Nm sở hữu thân động cơ dạng khối vuông, mang lại sự chắc chắn và dễ dàng cố định trong quá trình lắp đặt. Các cạnh được gia công sắc nét, không chỉ tăng tính thẩm mỹ mà còn hỗ trợ việc căn chỉnh vị trí một cách chính xác. Bề mặt vỏ kim loại được xử lý đồng đều, tăng cường khả năng chống ăn mòn và đồng thời đóng vai trò quan trọng trong việc tản nhiệt hiệu quả khi động cơ vận hành liên tục.
Trục động cơ nhô ra ngoài được gia công chuẩn, đảm bảo độ đồng tâm cao, giúp kết nối ổn định với các bộ truyền động như bánh răng, puli hoặc khớp nối. Sự chuẩn xác này là tối quan trọng để tránh rung động và sai số tích lũy trong các ứng dụng yêu cầu độ chính xác cao. Tổng thể thiết kế hướng đến sự bền bỉ, ổn định và thuận tiện tối đa cho việc tích hợp vào nhiều loại thiết bị tự động hóa, từ máy móc công nghiệp đến các hệ thống nghiên cứu.
Động cơ bước mini 1.2Nm được cấu thành từ nhiều bộ phận quan trọng, mỗi chi tiết đảm nhiệm một chức năng riêng biệt nhằm đảm bảo khả năng quay chính xác và ổn định. Sự đồng bộ giữa các thành phần này quyết định hiệu suất tổng thể của motor bước.
Vỏ động cơ được chế tạo từ kim loại cứng, thường là hợp kim nhôm hoặc thép, có tác dụng chính là bảo vệ toàn bộ linh kiện bên trong khỏi các tác nhân gây hại từ môi trường. Ngoài ra, vật liệu vỏ kim loại còn hỗ trợ đắc lực trong việc tản nhiệt, giúp duy trì nhiệt độ hoạt động ổn định và kéo dài tuổi thọ khi động cơ hoạt động liên tục. Khả năng tản nhiệt tốt là yếu tố then chốt cho hiệu suất lâu dài.
Stator của Động cơ bước mini 1.2Nm bao gồm các cuộn dây điện từ được bố trí một cách khoa học theo từng pha. Khi dòng điện đi qua các cuộn dây này theo một trình tự nhất định, chúng sẽ tạo ra từ trường quay. Từ trường này tương tác với rotor, điều khiển chuyển động quay của trục động cơ theo từng bước cụ thể. Số lượng pha và cách quấn dây quyết định góc bước và đặc tính hoạt động.
Rotor là phần quay của động cơ, thường được làm từ nam châm vĩnh cửu hoặc vật liệu từ mềm có cấu trúc răng cưa. Bộ phận này được thiết kế cân bằng động học để đảm bảo chuyển động mượt mà và giảm thiểu rung lắc. Rotor phản ứng với từ trường của stator, tạo ra mô-men xoắn cần thiết để quay trục động cơ với độ chính xác cao theo từng góc bước. Việc cân bằng rotor là cực kỳ quan trọng.
Trục động cơ là thành phần truyền chuyển động quay từ rotor ra bên ngoài hệ thống, thường được gia công với độ chính xác cao để khớp nối dễ dàng với các cơ cấu truyền động khác như khớp nối, bánh răng, hoặc puli. Độ thẳng và độ đồng tâm của trục ảnh hưởng trực tiếp đến hiệu suất truyền tải lực và độ chính xác vị trí của toàn bộ hệ thống. Trục phải chịu được lực xoắn mà không bị biến dạng.
Vòng bi được lắp đặt ở hai đầu của trục động cơ, có chức năng chính là giảm ma sát giữa trục quay và vỏ động cơ. Vòng bi chất lượng cao giúp động cơ vận hành êm ái, giảm tiếng ồn và tăng cường hiệu suất chuyển động. Đồng thời, chúng còn chịu tải trọng hướng tâm và hướng trục, đảm bảo độ bền và tuổi thọ cho động cơ trong suốt quá trình hoạt động.
Hệ thống dây dẫn và đầu nối là cầu nối điện tử giữa Động cơ bước mini 1.2Nm và bộ điều khiển. Các dây này chịu trách nhiệm truyền tín hiệu điều khiển và nguồn điện ổn định đến các cuộn dây của stator. Chất lượng của dây dẫn và đầu nối ảnh hưởng trực tiếp đến độ tin cậy của tín hiệu, đảm bảo động cơ hoạt động chính xác và liên tục mà không bị gián đoạn hay mất pha.
Hiểu rõ các thông số kỹ thuật là điều cần thiết khi lựa chọn và tích hợp Động cơ bước mini 1.2Nm vào các hệ thống. Bảng dưới đây cung cấp một cái nhìn tổng quan về các đặc điểm quan trọng nhất.
| Thông số | Mô tả chi tiết | Giá trị tiêu biểu |
|---|---|---|
| Mô-men xoắn giữ | Lực xoắn tối đa động cơ có thể giữ khi đứng yên (không cấp nguồn cho rotor quay). | 1.2 Nm |
| Góc bước (Step Angle) | Góc quay của trục sau mỗi xung điều khiển. | 1.8°/bước (200 bước/vòng) |
| Số pha | Số lượng cuộn dây độc lập trong động cơ. | 2 pha |
| Dòng điện định mức | Dòng điện tối ưu cần cấp cho mỗi pha. | 1.5 - 2.5 A/pha |
| Điện áp định mức | Điện áp cần thiết để đạt dòng điện định mức. | 2.5 - 3.5 V/pha |
| Kháng trở cuộn dây | Giá trị điện trở của mỗi cuộn dây. | 1.2 - 2.0 Ohm/pha |
| Độ tự cảm cuộn dây | Khả năng lưu trữ năng lượng từ trường của cuộn dây. | 2.0 - 5.0 mH/pha |
| Kích thước mặt bích | Kích thước chuẩn của mặt bích lắp đặt. | NEMA 17 hoặc NEMA 23 |
| Chiều dài thân | Kích thước từ mặt bích đến cuối động cơ. | 48 - 60 mm |
Động cơ bước mini 1.2Nm, thường là dòng động cơ bước 2 pha, 4 dây, với mô-men xoắn 1.2Nm, được ứng dụng rộng rãi trong nhiều lĩnh vực kỹ thuật nhờ khả năng điều khiển chính xác và kích thước nhỏ gọn. Các ứng dụng này đòi hỏi sự lặp lại cao và khả năng định vị tuyệt đối.
Trong các máy CNC mini, Động cơ bước mini 1.2Nm đóng vai trò điều khiển các trục chuyển động X, Y, Z. Chúng đảm bảo độ chính xác và độ ổn định cao trong quá trình gia công vật liệu, từ khắc laser đến phay vật liệu mềm. Khả năng dịch chuyển từng bước của động cơ này là yếu tố then chốt để tạo ra các chi tiết có độ tinh xảo cao, với sai số cực nhỏ.
Đối với máy in 3D, Động cơ bước mini 1.2Nm hỗ trợ kiểm soát vị trí đầu in và bàn in một cách chặt chẽ. Việc này giúp sản phẩm in đạt độ chi tiết cao, các lớp vật liệu được đắp chồng lên nhau một cách đồng đều và chính xác. Đây là yếu tố cốt lõi để tạo ra các mô hình phức tạp với bề mặt mịn và độ bền cấu trúc cần thiết.
Động cơ này được sử dụng rộng rãi trong các robot và tay máy cỡ nhỏ, đặc biệt là những hệ thống yêu cầu thực hiện các chuyển động quay và định vị trong không gian hạn chế. Mô-men xoắn 1.2Nm đủ để xử lý các tải trọng nhỏ, trong khi kích thước gọn gàng cho phép tích hợp linh hoạt vào các khớp nối và cơ cấu gắp. Nhiều robot tự động hóa phòng thí nghiệm đã tận dụng tối đa đặc tính này.
Trong các hệ thống bàn trượt tuyến tính, Động cơ bước mini 1.2Nm được ứng dụng để điều khiển sự dịch chuyển dọc theo một đường thẳng. Nó phục vụ trong các hệ thống dẫn hướng, đo lường và định vị chính xác cao. Khả năng kiểm soát vị trí từng bước giúp đảm bảo sự lặp lại đáng tin cậy, rất quan trọng trong các thiết bị kiểm tra và hiệu chuẩn.
Với các máy khắc laser và máy cắt mini, Động cơ bước mini 1.2Nm đáp ứng yêu cầu về chuyển động mượt mà và đồng đều của đầu khắc hoặc lưỡi cắt. Điều này giúp tạo ra các đường nét sắc sảo và chính xác trên vật liệu. Sự ổn định của động cơ đảm bảo không có hiện tượng giật cục, từ đó cải thiện chất lượng sản phẩm cuối cùng.
Động cơ bước mini 1.2Nm còn được sử dụng rộng rãi trong các thiết bị tự động hóa quy mô nhỏ, bao gồm máy đóng gói, hệ thống cấp phôi tự động, và các cơ cấu truyền động phụ trợ trong dây chuyền sản xuất. Chúng cung cấp khả năng điều khiển đáng tin cậy cho các thao tác lặp đi lặp lại, góp phần tối ưu hóa quy trình và giảm thiểu lỗi do con người.
Động cơ bước mini 1.2Nm được nhiều kỹ sư và nhà sản xuất lựa chọn nhờ sở hữu những ưu điểm nổi bật, đáp ứng tốt yêu cầu về độ chính xác, độ bền và khả năng vận hành ổn định trong các hệ thống tự động hóa hiện đại. Những lợi ích này là cơ sở để tích hợp chúng vào các thiết bị công nghệ cao.
Ưu điểm nổi bật đầu tiên là kích thước nhỏ gọn của Động cơ bước mini 1.2Nm. Điều này cho phép dễ dàng lắp đặt trong các không gian hạn chế mà vẫn đảm bảo hiệu suất làm việc mong muốn. Trong các thiết bị tích hợp cao như máy in 3D hay robot y tế, không gian là yếu tố cực kỳ quý giá, và động cơ này giải quyết vấn đề đó một cách hiệu quả.
Động cơ bước mini 1.2Nm nổi bật với khả năng điều khiển vị trí và góc quay rõ ràng theo từng bước. Đặc tính này mang lại độ chính xác cao và khả năng lặp lại tuyệt vời, là yếu tố sống còn trong các ứng dụng như gia công CNC, định vị laser hoặc di chuyển cơ cấu gắp linh kiện. Mỗi xung tín hiệu điện sẽ dịch chuyển động cơ một góc xác định, không có sai số tích lũy.
Động cơ hoạt động êm ái và hạn chế rung lắc đáng kể trong quá trình sử dụng. Sự ổn định này không chỉ cải thiện chất lượng sản phẩm đầu ra mà còn kéo dài tuổi thọ của các linh kiện cơ khí khác trong hệ thống. Việc giảm rung động là cực kỳ quan trọng đối với các ứng dụng quang học hoặc các quy trình nhạy cảm với độ rung.
Với kết cấu chắc chắn và vật liệu chất lượng cao, Động cơ bước mini 1.2Nm có độ bền vượt trội. Chúng có thể làm việc liên tục trong thời gian dài dưới nhiều điều kiện môi trường khác nhau, bao gồm nhiệt độ thay đổi hoặc môi trường bụi. Khả năng chống chịu tốt giúp giảm thiểu chi phí bảo trì và thay thế.
Khả năng tương thích với nhiều bộ điều khiển (driver) và linh kiện truyền động phổ biến là một lợi thế lớn. Điều này giúp các kỹ sư dễ dàng tích hợp Động cơ bước mini 1.2Nm vào các hệ thống hiện có hoặc phát triển các ứng dụng mới mà không gặp nhiều rào cản về phần cứng. Giao tiếp qua các chuẩn công nghiệp thường được hỗ trợ.
So với các loại động cơ có độ chính xác tương đương nhưng phức tạp hơn, Động cơ bước mini 1.2Nm thường có chi phí hợp lý hơn. Điều này làm cho chúng trở thành lựa chọn kinh tế cho các ứng dụng tự động hóa quy mô nhỏ và vừa, giúp doanh nghiệp tối ưu hóa ngân sách đầu tư mà vẫn đảm bảo hiệu suất mong muốn.
Mặc dù sở hữu nhiều ưu điểm, Động cơ bước mini 1.2Nm vẫn đi kèm với một số thách thức nhất định trong quá trình vận hành. Việc nhận diện và áp dụng các giải pháp phù hợp là cần thiết để tối đa hóa hiệu suất và độ tin cậy của hệ thống. Những thách thức này thường liên quan đến kiểm soát và nhiệt độ.
Một trong những thách thức phổ biến nhất là hiện tượng mất bước khi động cơ bị quá tải hoặc thay đổi tốc độ đột ngột. Khi mô-men xoắn yêu cầu vượt quá khả năng của động cơ, rotor không thể theo kịp từ trường quay của stator. Để khắc phục, cần đảm bảo mô-men xoắn của động cơ phải cao hơn mô-men xoắn tải, sử dụng driver có chức năng kiểm soát dòng điện tốt, hoặc tích hợp encoder để phản hồi vị trí thực tế, chuyển sang hệ thống vòng kín.
Động cơ bước, đặc biệt là khi hoạt động ở dòng điện cao hoặc liên tục, có thể sinh ra nhiệt đáng kể. Nhiệt độ quá cao ảnh hưởng tiêu cực đến hiệu suất, tuổi thọ của cuộn dây và các linh kiện điện tử. Giải pháp bao gồm sử dụng driver có chức năng giảm dòng khi động cơ đứng yên, lắp đặt tản nhiệt bổ sung như quạt hoặc cánh tản nhiệt, và đảm bảo động cơ được lắp trong môi trường có lưu thông không khí tốt. Thiết kế vỏ động cơ bằng kim loại cũng góp phần tản nhiệt thụ động.
Ở tốc độ quay thấp, Động cơ bước mini 1.2Nm có thể phát sinh rung động và tiếng ồn do chuyển động giật cục giữa các bước. Điều này là do tính chất hoạt động từng bước của chúng. Để giảm thiểu, việc sử dụng chế độ vi bước (microstepping) là giải pháp hiệu quả, giúp làm mịn chuyển động và giảm rung. Driver vi bước chia nhỏ mỗi bước cơ học thành nhiều bước nhỏ hơn, tạo ra chuyển động gần giống động cơ servo, qua đó cải thiện đáng kể độ êm ái.
Việc chọn driver (bộ điều khiển) không phù hợp có thể làm giảm hiệu suất hoặc gây hư hỏng động cơ. Driver cần phải cung cấp dòng điện và điện áp phù hợp với thông số của Động cơ bước mini 1.2Nm, đồng thời hỗ trợ các chức năng như vi bước và bảo vệ quá nhiệt, quá dòng. Nên tham khảo thông số kỹ thuật từ nhà sản xuất động cơ để chọn driver tương thích nhất, đảm bảo tối ưu hóa khả năng điều khiển và bảo vệ động cơ.
Trong một dự án gần đây tại Động cơ Thành Thái về phát triển hệ thống kiểm tra quang học tự động cho các linh kiện điện tử siêu nhỏ, việc lựa chọn động cơ truyền động cho các trục định vị là một yếu tố then chốt. Yêu cầu đặt ra là độ chính xác định vị lặp lại phải đạt dưới 5 micromet trên một phạm vi di chuyển 150mm, cùng với khả năng hoạt động liên tục 16 giờ mỗi ngày trong môi trường phòng sạch.
Ban đầu, các kỹ sư cân nhắc sử dụng động cơ servo siêu nhỏ, nhưng chi phí cao và độ phức tạp của hệ thống phản hồi vị trí đã trở thành rào cản. Sau khi đánh giá kỹ lưỡng, Động cơ bước mini 1.2Nm, kết hợp với driver vi bước 256, đã được chọn cho ba trục X-Y-Z của cơ cấu gá mẫu. Mô-men xoắn 1.2Nm này đủ mạnh để di chuyển nền tảng gá mẫu có khối lượng khoảng 500g, bao gồm cả các cảm biến quang học.
Kết quả triển khai cho thấy hệ thống hoạt động ổn định, đạt được độ chính xác định vị lặp lại trung bình là 3.8 micromet, vượt qua yêu cầu ban đầu. Nhiệt độ hoạt động của động cơ được kiểm soát hiệu quả nhờ vào tính năng giảm dòng tự động của driver khi động cơ đứng yên và việc lắp đặt các tản nhiệt nhỏ. Chi phí tổng thể của giải pháp giảm tới 40% so với phương án dùng servo, trong khi vẫn đáp ứng mọi tiêu chí kỹ thuật khắt khe. Điều này minh chứng cho hiệu quả và tính kinh tế của Động cơ bước mini 1.2Nm trong các ứng dụng đòi hỏi độ chính xác cao.
Động cơ bước mini 1.2Nm là một giải pháp truyền động hiệu quả và kinh tế cho nhiều ứng dụng tự động hóa yêu cầu độ chính xác cao. Với thiết kế nhỏ gọn, khả năng điều khiển vị trí tuyệt vời và độ bền vượt trội, nó đã khẳng định vị thế trong các hệ thống từ máy CNC mini, máy in 3D đến các robot công nghiệp nhỏ. Mặc dù có những thách thức nhất định như hiện tượng mất bước hoặc vấn đề nhiệt độ, các giải pháp kỹ thuật tiên tiến, đặc biệt là việc sử dụng driver vi bước và quản lý tản nhiệt hiệu quả, có thể giúp tối ưu hóa hiệu suất. Sự cân bằng giữa mô-men xoắn, kích thước và chi phí làm cho Động cơ bước mini 1.2Nm trở thành lựa chọn tối ưu cho các dự án đòi hỏi sự chính xác và tin cậy.
Động cơ này lý tưởng cho máy in 3D, máy CNC mini, robot cánh tay nhỏ, bàn trượt tuyến tính và các hệ thống máy khắc laser yêu cầu độ chính xác cao trong không gian hẹp.
Bạn nên sử dụng driver có tính năng giảm dòng khi đứng yên, lắp thêm cánh tản nhiệt hoặc quạt mát và đảm bảo môi trường đặt động cơ có lưu thông không khí tốt.
Sản phẩm có góc bước tiêu chuẩn 1.8 độ (200 bước/vòng). Khi kết hợp với driver vi bước, độ mịn và độ chính xác vị trí có thể được cải thiện lên gấp nhiều lần.
Sản phẩm tại Động cơ Thành Thái đảm bảo chất lượng bền bỉ, thông số kỹ thuật chuẩn xác, giá cả cạnh tranh và luôn có sẵn hàng để phục vụ nhu cầu lắp đặt ngay.
Chúng tôi hỗ trợ giao hàng nhanh chóng trên toàn quốc. Khách hàng tại các khu vực trọng điểm có thể nhận được hàng trong ngày hoặc từ 1-3 ngày làm việc tùy địa điểm.
