ĐỘNG CƠ ĐIỆN 3 PHA 15KW 20HP

Động cơ điện 3 pha 15KW 20HP là động cơ 3 pha 380V chuyên dùng để chế tạo: máy nghiền gỗ, bơm PCCC, máy chế biến thực phẩm, máy  nghiền, máy cắt, máy cưa…

Động cơ điện 3 pha 15KW 20HP JUMAR được thiết kế theo công nghệ đạt chuẩn xuất khẩu Châu Âu, với chất liệu từ dây đồng cao cấp, ổ bi bạc đạn chất lượng quốc tế, lõi rotor, stator motor bằng tôn cán nguội, tiết kiệm điện năng cho động cơ hơn

Thông số, bản vẽ kỹ thuật của motor điện JUMAR 3 pha 15KW 20HP

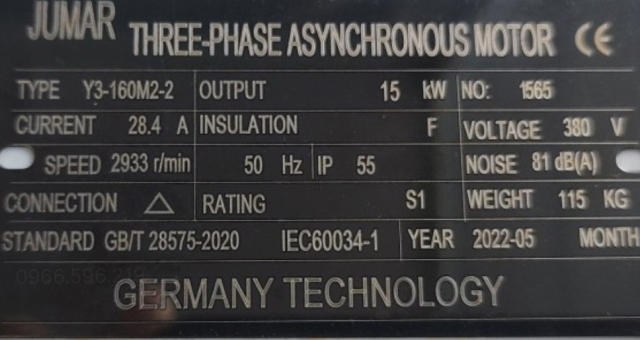

Mô tơ điện 3 pha 15KW 20HP 2Poles 2 cực điện (Tốc độ vòng quay 2800 – 3000 vòng/phút)

• Điện áp motor 3 pha 380/660V
• Động cơ 15KW 20HP 2 cực Kích thước khung (Mã): 160M
• Dòng điện định mức: 30/17.2 Ampe.
• Dây đồng chịu nhiệt: cấp F. Tiết kiệm điện.
• Tổng dài: 615mm, Tổng cao 420mm, Trục cốt: 42mm
• Đường kính vành định vị: 250mm

Motor 3 pha 15KW 20HP tua 2900v/p Kiểu lắp chân đế B3 ( Sử dụng qua puly, khớp nối):

Motor 3 pha 15KW 20HP tua 2900v/p Kiểu lắp motor mặt bích B35, B5, B14, B34:

Mô tơ 3 pha 15KW 20HP 4 Poles 4 cực điện (Tốc độ vòng quay 1400 – 1500 vòng/phút)

• Điện áp 3 pha 380/660V
• Động cơ 15KW – 20HP 4 cực Kích thước khung (Mã): 160L
• Dòng điện định mức: 30.1 Ampe.
• Dây đồng chịu nhiệt: cấp F. Tiết kiệm điện.
• Tổng dài: 670mm, Tổng cao 420mm, Trục cốt: 42mm
• Đường kính vành định vị: 250mm

Motor 3 pha 15KW 20HP tua 1450v/p Kiểu lắp chân đế B3 ( Sử dụng qua puly, khớp nối):

Motor 3 pha 15KW 20HP tua 1450v/p Kiểu lắp motor mặt bích B35, B5, B14, B34:

Motor Điện 3 Pha 15KW 20HP 6 Poles 6 cực điện (tốc độ vòng quay 900 – 1000 vòng/phút)

• Điện áp 3 pha 380/660V
• 15KW – 20HP 6 Poles mã vỏ: 180L
• Dây đồng cao cấp chịu nhiệt cấp F. Tiết kiệm điện.
• Dòng điện định mức: 31.6 Ampe.
• Trục cốt: 48mm, Tổng dài: 740mm, Tổng cao: 455mm
• Đường kính vành định vị: 250mm

Motor 3 pha 15KW 20HP tua 960v/p Kiểu lắp chân đế B3 ( Sử dụng qua puly, khớp nối):

Motor 3 pha 15KW 20HP tua 960v/p Kiểu lắp motor mặt bích B35, B5, B14, B34:

Motor Điện 3 Pha 15KW 20HP 8Poles 8 cực điện (tốc độ vòng quay 700 – 750 vòng/phút)

• Điện áp 3 pha 380/660V
• Motor 15KW – 20HP 8 Poles mã vỏ: 200L
• Dây đồng cao cấp chịu nhiệt cấp F. Tiết kiệm điện.
• Dòng điện định mức: 34.1 Ampe.
• Trục cốt: 55mm, Tổng dài: 770mm, Tổng cao: 505mm
• Đường kính vành định vị: 300mm

Motor 3 pha 15KW 20HP tua 730v/p Kiểu lắp chân đế B3 ( Sử dụng qua puly, khớp nối):

Motor 3 pha 15KW 20HP tua 730v/p Kiểu lắp motor mặt bích B35, B5, B14, B34:

Phương pháp lắp đặt của động cơ điện 3 pha 15KW 20HP JUMAR

Nói về phương pháp lắp đặt, tùy vào máy móc, vị trí mà lựa chọn cách lắp đặt phù hợp. Hiện nay, mô tơ được phân thành các loại sau:

• Động cơ điện 3 pha 15kw 20hp Chân đế B3

• Động cơ điện 3 pha 15kw 20hp Mặt bích (B5, B35, B14, B34)

• Động cơ điện 3 pha 15kw 20hp lắp qua Nhông xích, puly, khớp nối
• Bên cạnh đó, mô tơ còn có thể lắp cùng với hộp giảm tốc, hộp số trục vít bánh răng, bơm nước, … Và tư thế lắp đặt phổ biến

Cách đấu điện, đo ampe định mức motor 3 pha JUMAR 15KW 20HP

• Đầu tiên là kết nối hình sao (Y), đầu đầu tiên hoặc đầu cuối của cuộn dây stato ba pha bên trong động cơ được kết nối và ba pha còn lại được kết nối với hoạt động xoay chiều ba pha UVW, phù hợp với động cơ cảm ứng không đồng bộ pha 3KW trở xuống.
• Thứ hai là phương pháp kết nối tam giác (△), nghĩa là đầu và đuôi của cuộn dây stato ba pha được kết nối tương ứng. Đầu của cuộn dây pha thứ nhất và đầu cuối của dây quấn pha thứ ba có thể được coi là pha U và đầu cuối của cuộn dây thứ hai Mối nối với đầu đuôi của cuộn dây thứ nhất có thể là pha V và mối nối giữa đầu cuối của cuộn dây thứ ba và đầu cuối của cuộn dây thứ hai có thể là Pha W. Chúng được kết nối với nguồn điện xoay chiều ba pha UVW để hoạt động, phù  hợp cho động cơ cảm ứng  ba pha không đồng bộ từ 4kw trở lên . Tuy nhiên, phương pháp đấu dây của động cơ phải dựa trên hệ thống dây thực tế được in trên Tem của từng motor điện 3 pha

Động cơ điện 3 pha 15KW – 20HP có dòng ampe định mức cụ thể như sau:

• Ampe định mức với tốc độ 2 Poles (2800-3000 vòng/phút): 28.8 A
• Ampe định mức với tốc độ 4 Poles (1400-1500 vòng/phút): 30.1 A
• Ampe định mức với tốc độ 6 Poles (900-1000 vòng/phút): 31.6 A
• Ampe định mức với tốc độ 8 Poles (700-750 vòng/phút): 34.1 A

Các yếu tố để lựa chọn motor điện JUMAR 3 pha 15KW 20HP

Những yếu tố cần và đủ khi lựa chọn các loại motor phù hợp khi sử dụng:

• Mục đích sử dụng: Lựa chọn động cơ với tốc độ vòng quay phù hợp sẽ đạt hiệu quả cao hơn
• Nguyên liệu cấu tạo: Rotor, stalo tôn xilan cán nguội, ổ bi cao cấp
• Mức tiêu thụ điện năng: Hiệu suất chuyển hóa điện năng thành cơ năng càng cao thì số điện tiêu thụ sẽ giảm đi.
• Giá thành: Với mức giá rẻ phù hợp mà chất lượng tốt là sự lựa chọn hàng đầu của người tiêu dùng.
• Chế độ bảo hành: Với chế độ bảo hành lâu dài và sự tư vấn nhiệt tình bởi đội ngũ kỹ thuật bán hàng
