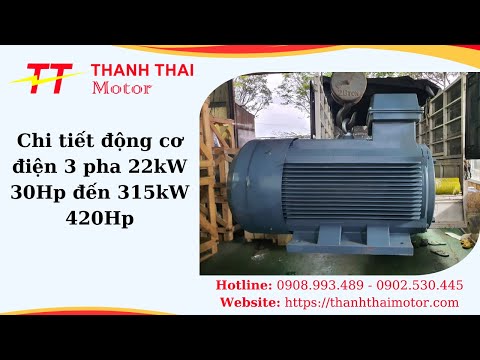

Động cơ điện 3 pha 22kW 30Hp

Động cơ điện 3 pha 22kW 30Hp (Motor điện 3 pha 22kW 30Hp) là dòng động cơ điện (Motor điện) có công suất hoạt động lớn, được thiết kế đặc biệt để vận hành bền bỉ và ổn định trong môi trường công nghiệp khắc nghiệt.

Không chỉ hoạt động độc lập, motor điện (Mô tơ điện) này còn thường được kết hợp với hộp giảm tốc (Hộp số giảm tốc) để tạo thành động cơ giảm tốc (Motor giảm tốc).

Tổng quan thiết kế của động cơ điện 3 pha 22kW 30Hp

Động cơ điện 3 pha (Motor điện 3 pha) công suất 22kW 30Hp sở hữu thiết kế bền chắc với vỏ ngoài làm từ gang đúc nguyên khối, giúp tăng độ cứng, chống nứt vỡ và bảo vệ tối đa các linh kiện bên trong khỏi tác động của rung lắc, va đập trong quá trình vận hành.

Phần trục động cơ được chế tạo từ thép không gỉ cao cấp, có độ ma sát thấp, giúp động cơ vận hành mượt mà, êm ái và ổn định trong thời gian dài.

Ngoài ra, để giảm thiểu nguy cơ quá tải nhiệt khi hoạt động liên tục, động cơ còn được trang bị hệ thống khe tản nhiệt và quạt làm mát - đảm bảo khả năng thoát nhiệt nhanh, kéo dài tuổi thọ thiết bị và giữ hiệu suất làm việc tối ưu.

Cấu tạo bên trong động cơ điện 3 pha 22kW 30Hp

Với công suất 22kW 30Hp, động cơ điện này thuộc phân khúc động cơ điện trên 3.7kW, được thiết kế với cấu trúc đơn giản nhưng chắc chắn, gồm các bộ phận chính sau:

• Phần vỏ: Được đúc từ gang nguyên khối, có độ cứng cao giúp chống va đập, hạn chế nứt vỡ khi vận hành trong môi trường rung động mạnh. Lớp vỏ này còn có vai trò bảo vệ các linh kiện bên trong khỏi ảnh hưởng của bụi bẩn, hơi ẩm và nhiệt độ cao bên ngoài.
• Stator (Phần tĩnh): Là phần cuộn dây cố định, được quấn bằng dây đồng nguyên chất nhằm tạo ra từ trường ổn định khi có dòng điện 3 pha chạy qua - đảm bảo động cơ hoạt động hiệu quả, êm ái và tiết kiệm điện.
• Rotor (phần quay): Gồm nhiều lá thép kỹ thuật cán mỏng, ép chặt thành một khối đồng nhất. Khi từ trường từ stator tác động, rotor bắt đầu quay và truyền năng lượng ổn định ra trục động cơ.
• Phụ kiện đi kèm: Gồm bạc đạn (Vòng bi), hộp đấu điện, tụ điện, quạt làm mát, và các chi tiết phụ trợ khác giúp động cơ vận hành ổn định và bền bỉ.

Thông số kỹ thuật:

• Điện áp sử dụng: Điện áp 3 pha 380/660V.
• Công suất hoạt động: 22kW 30Hp là sản phẩm cơ điện thuộc dòng động cơ điện 3 pha trên 3.7kW
• Tần số: 50Hz.
• Kiểu lắp đặt: Chân đế (B3), mặt bích (B5, B35, B14, B34).

Ứng dụng của động cơ điện 3 pha 22kW 30Hp

Nhờ công suất lớn, khả năng làm việc bền bỉ và thiết kế phù hợp với môi trường công nghiệp, động cơ điện 3 pha 22kW 30Hp được ứng dụng rộng rãi trong nhiều lĩnh vực như:

• Hệ thống nâng hạ và băng chuyền: Sử dụng trong các dây chuyền sản xuất, kho vận và nhà xưởng để di chuyển hàng hóa tự động, nâng cao hiệu quả vận hành.
• Máy móc ngành xây dựng và luyện kim: Được lắp trong máy ép, máy cán, máy khuấy trộn, máy nén… phục vụ cho các công trình xây dựng và nhà máy sản xuất vật liệu.
• Dùng trong quạt hút công nghiệp, quạt thông gió, thang máy, thang cuốn, đặc biệt tại các cao ốc, nhà máy, trung tâm thương mại, nơi cần thiết bị hoạt động ổn định và mạnh mẽ trong thời gian dài.

Ưu điểm nổi bật của động cơ điện 3 pha 22kW 30Hp

• Đa dạng kiểu dáng lắp đặt giúp máy dễ dàng tích hợp vào các hệ thống máy móc có yêu cầu kỹ thuật và không gian khác nhau.
• Thiết kế chắc chắn, độ hoàn thiện cao đảm bảo hoạt động ổn định trong thời gian dài, giảm thiểu chi phí bảo trì, thay thế.
• Vận hành êm ái, giảm rung lắc, hạn chế tiếng ồn và rung động, đặc biệt hiệu quả khi lắp ở hệ thống yêu cầu độ ổn định cao.

Phân loại động cơ điện 3 pha 22kW 30Hp

Động cơ điện 3 pha 22kW 30Hp 2 cực điện (Tốc độ vòng quay 2800 - 3000 vòng/phút)

• Điện áp motor 3 pha 380/660V.
• Motor 22KW - 30HP 2Pole Framsize (Mã): 180M
• Dòng điện định mức: 41 Ampe.
• Dây đồng chịu nhiệt: cấp F. Tiết kiệm điện.
• Tổng dài:  700mm, Tổng cao 455mm, Trục cốt: 48mm,
• Đường kính vành định vị: 250mm

Động cơ điện 3 pha 22kW 30Hp 4 cực điện (Tốc độ vòng quay 1400 - 1500 vòng/phút)

• Điện áp 3 pha 380/660V.
• Motor 22KW - 30HP 4Pole
• Framsize (Mã): 180L
• Dòng điện định mức: 42.7 Ampe.
• Dây đồng chịu nhiệt: cấp F. Tiết kiệm điện.
• Tổng dài: 740mm, Tổng cao 455mm, Trục cốt: 48mm,
• Đường kính vành định vị: 250mm

Động cơ điện 3 pha 22kW 30Hp 6 cực điện (Tốc độ vòng quay 900 - 1000 vòng/phút)

• Điện áp 3 pha 380/660V
• Motor 22KW - 30HP 6 Poles
• Mã vỏ: 200L
• Dây đồng cao cấp chịu nhiệt cấp F. Tiết kiệm điện.
• Dòng điện định mức: 44.7 Ampe.
• Trục cốt: 55mm, Tổng dài: 770mm, Tổng cao: 505mm
• Đường kính vành định vị: 300mm

Động cơ điện 3 pha 22kW 30Hp 8 cực điện (Tốc độ vòng quay 700 - 750 vòng/phút)

• Điện áp 3 pha 380/660V
• Motor 22KW - 30HP 8pole
• Mã vỏ: 225M
• Dây đồng cao cấp chịu nhiệt cấp F. Tiết kiệm điện.
• Dòng điện định mức: 47.4 Ampe.
• Trục cốt: 60mm, Tổng dài: 845mm, Tổng cao: 560mm
• Đường kính vành định vị: 350mm

Phương pháp lắp đặt của động cơ điện 3 pha 22kW 30Hp

Nói về phương pháp lắp đặt, tùy vào máy móc, vị trí mà lựa chọn cách lắp đặt phù hợp. Hiện nay, mô tơ được phân thành các loại sau:

• Động cơ điện 3 pha 22kW 30Hp chân đế B3

• Động cơ điện 3 pha 22kW 30Hp mặt bích (B5, B35, B14, B34)

• Bên cạnh đó, mô tơ còn có thể lắp cùng với hộp giảm tốc tải nặng trục thẳng R, trục vuông góc K, trục ra song song F, bơm nước, …

Cách đấu điện, đo ampe định mức động cơ điện 3 pha 22kW 30Hp

• Đầu tiên là kết nối hình sao (Y), đầu đầu tiên hoặc đầu cuối của cuộn dây stato ba pha bên trong động cơ được kết nối và ba pha còn lại được kết nối với hoạt động xoay chiều ba pha UVW, phù hợp với động cơ cảm ứng không đồng bộ pha 3KW trở xuống.
• Thứ hai là phương pháp kết nối tam giác (△), nghĩa là đầu và đuôi của cuộn dây stato ba pha được kết nối tương ứng. Đầu của cuộn dây pha thứ nhất và đầu cuối của dây quấn pha thứ ba có thể được coi là pha U và đầu cuối của cuộn dây thứ hai Mối nối với đầu đuôi của cuộn dây thứ nhất có thể là pha V và mối nối giữa đầu cuối của cuộn dây thứ ba và đầu cuối của cuộn dây thứ hai có thể là Pha W. Chúng được kết nối với nguồn điện xoay chiều ba pha UVW để hoạt động, phù  hợp cho động cơ cảm ứng  ba pha không đồng bộ từ 4kw trở lên . Tuy nhiên, phương pháp đấu dây của động cơ phải dựa trên hệ thống dây thực tế được in trên Tem của từng Motor

Động cơ điện 3 pha 22KW 30HP có dòng ampe định mức cụ thể như sau:

• Ampe định mức với tốc độ 2Poles (2800-3000 vòng/phút): 41A
• Ampe định mức với tốc độ 4Poles (1400-3400 vòng/phút): 42.7A
• Ampe định mức với tốc độ 6Poles (900-1000 vòng/phút): 44.7A
• Ampe định mức với tốc độ 8Poles (700-750 vòng/phút): 47.8A

Các yếu tố để lựa chọn động cơ điện 3 pha 22kW 30Hp

Những yếu tố cần và đủ khi lựa chọn các loại motor phù hợp khi sử dụng:

• Mục đích sử dụng: Lựa chọn động cơ với tốc độ vòng quay phù hợp sẽ đạt hiệu quả cao hơn
• Nguyên liệu cấu tạo: Rotor, stalo tôn xilan cán nguội, ổ bi cao cấp
• Mức tiêu thụ điện năng: Hiệu suất chuyển hóa điện năng thành cơ năng càng cao thì số điện tiêu thụ sẽ giảm đi.
• Giá thành: Với mức giá rẻ phù hợp mà chất lượng tốt là sự lựa chọn hàng đầu của người tiêu dùng.
• Chế độ bảo hành: Với chế độ bảo hành lâu dài và sự tư vấn nhiệt tình bởi đội ngũ kỹ thuật bán hàng

Động cơ điện 3 pha 22kW 30Hp có thể kết hợp với sản phẩm nào?

Động cơ điện 3 pha 22kW 30Hp thường được kết hợp với hộp giảm tốc để tạo thành động cơ giảm tốc, đây là sự kết hợp phổ biến để giải quyết nhu cầu cần cần lực kéo lớn nhưng tốc độ vòng quay thấp. Sự kết hợp này giúp tối ưu hóa hiệu suất vận hành nhờ khả năng giảm tốc độ quay và tăng momen xoắn (Mô-men xoắn).

Ngoài ra, động cơ điện 3 pha 22kW 30Hp có thể kết hợp cùng các sản phẩm khác như:

• Động cơ điện 3 pha 22kW 30Hp kết hợp với hộp giảm tốc tải nặng trục thẳng R 22kW 30Hp sẽ tạo thành một motor giảm tốc tải nặng trục thẳng R 22kW 30Hp
• Động cơ điện 3 pha 22kW 30Hp kết hợp với hộp giảm tốc tải nặng trục thẳng S 22kW 30Hp sẽ tạo thành một motor giảm tốc tải nặng trục thẳng S 22kW 30Hp
• Động cơ điện 3 pha 22kW 30Hp kết hợp với hộp giảm tốc tải nặng trục vuông góc K 22kW 30Hp sẽ tạo thành một motor giảm tốc tải nặng trục vuông góc K 22kW 30Hp
• Động cơ điện 3 pha 22kW 30Hp kết hợp với hộp giảm tốc tải nặng trục song song F 22kW 30Hp sẽ tạo thành một motor giảm tốc tải nặng trục song song F 22kW 30Hp
• Bơm hút chân không 22kW 30Hp
• Motor quạt thổi 22kW 30Hp

Chính sách bảo hành, vận chuyển và cam kết tại Động cơ Thành Thái

Tại Động cơ Thành Thái, chúng tôi không chỉ cung cấp các sản phẩm chất lượng mà còn mang đến dịch vụ hậu mãi vượt trội. Dưới đây là những gì bạn có thể mong đợi khi chọn chúng tôi:

Bảo hành vượt trội - An tâm sử dụng đến 24 tháng

Mỗi sản phẩm động cơ điện (motor điện) từ Động cơ Thành Thái đều đi kèm chế độ bảo hành chính hãng lên đến 24 tháng. Các bạn có thể yên tâm khi mua motor điện (mô tơ điện). Chúng tôi cam kết một chính sách hậu mãi rõ ràng, nhanh chóng và cực kỳ chuyên nghiệp.

Vận chuyển siêu tốc - Phủ sóng khắp Việt Nam

Động cơ Thành Thái khi bán motor điện đảm bảo giao hàng nhanh chóng từ Bắc vào Nam, quy trình vận chuyển an toàn tuyệt đối, nhanh chóng và đúng hẹn, để sản phẩm của bạn luôn đến nơi kịp thời, nguyên vẹn.

Chất lượng chuẩn Châu Âu - Công nghệ hàng đầu từ Đức

Động cơ Thành Thái bán động cơ điện được sản xuất dựa trên công nghệ Đức tiên tiến, đạt chuẩn chất lượng khắt khe của Châu Âu. Điều này đồng nghĩa với việc các sản phẩm của chúng tôi luôn bền bỉ, mang lại hiệu suất đỉnh cao và vận hành ổn định - hoàn hảo cho những yêu cầu nghiêm ngặt của động cơ điện công nghiệp (motor điện công nghiệp).

Giá cực kỳ cạnh tranh - Ưu đãi hấp dẫn cho đối tác

Động cơ Thành Thái cam kết mang đến giá motor điện tốt nhất với mức giá cạnh tranh nhất trên thị trường. Với các sản phẩm motor điện, chúng tôi đảm bảo hiệu suất cao và độ bền vượt trội, giúp bạn tiết kiệm chi phí bảo trì. Đặc biệt, chúng tôi có chính sách chiết khấu giá motor điện cực kỳ hấp dẫn dành riêng cho các đại lý và khách hàng mua số lượng lớn.

Cam kết vàng - Vận hành mạnh mẽ, siêu tiết kiệm điện

Động cơ Thành Thái bán mô tơ điện đều được quấn 100% bằng dây đồng nguyên chất. Vì thế, máy không chỉ chạy cực khỏe, mà còn ít hao điện đáng kể, vận hành vô cùng êm ái và giảm rung tối đa. Chọn động cơ có lõi đồng 100% chính là quyết định thông minh, mang lại giá trị sử dụng lâu dài và bền vững khi mua động cơ điện.

Đa dạng sản phẩm - Đầy đủ công suất, rõ ràng nguồn gốc

Tại Động cơ Thành Thái, bạn sẽ tìm thấy đầy đủ các dòng sản phẩm motor điện với mọi pha và công suất, từ motor điện 220V (mô tơ điện 220V hay motor điện pha 220V) phù hợp cho dân dụng và công nghiệp nhẹ, đến motor điện 380V (3 pha) lý tưởng cho các ứng dụng công nghiệp nặng.

Đặc biệt, các dòng động cơ điện nhập khẩu đều có đầy đủ giấy tờ chứng nhận xuất xứ (CO) và chứng nhận chất lượng (CQ), giúp bạn hoàn toàn an tâm về nguồn gốc và chất lượng khi sử dụng cho các dự án lớn.
