Động cơ bước 12Nm

Động cơ bước 12Nm đại diện cho dòng sản phẩm motor điện công nghiệp, có khả năng chuyển đổi tín hiệu xung thành chuyển động quay góc cố định. Với mô-men xoắn mạnh mẽ, đạt 12 Newton mét, thiết bị này cung cấp lực giữ trục vượt trội và độ chính xác định vị cao. Đây là thành phần không thể thiếu trong nhiều ứng dụng tự động hóa yêu cầu sự ổn định và hiệu suất tối ưu.

Điểm chính về Động cơ bước 12Nm

• Mô-men xoắn định mức 12Nm đáp ứng các yêu cầu tải nặng.
• Độ chính xác góc bước cao, phù hợp cho hệ thống định vị.
• Khả năng giữ trục mạnh mẽ khi động cơ dừng, tăng độ an toàn.
• Thiết kế chuẩn NEMA 34 (size 86), dễ dàng tích hợp và thay thế.
• Vận hành ổn định, bền bỉ trong môi trường công nghiệp khắc nghiệt.

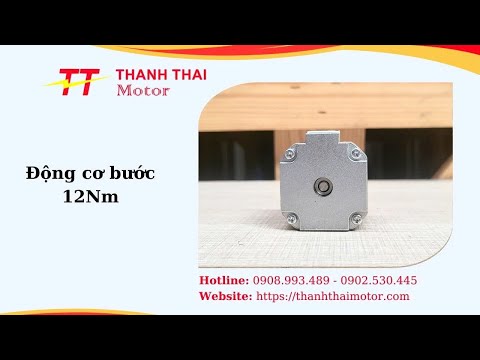

Tổng quan thiết kế của Động cơ bước 12Nm

Động cơ bước 12Nm thường có thân vỏ dạng khối vuông chắc chắn, chế tạo từ hợp kim nhôm đúc dày, xử lý bề mặt chống ăn mòn. Vật liệu này đồng thời tối ưu khả năng tản nhiệt, một yếu tố then chốt giúp động cơ duy trì hiệu suất vận hành liên tục. Kết cấu bền vững này đảm bảo thiết bị hoạt động ổn định trong các môi trường công nghiệp khắc nghiệt, thường xuyên chịu tải nặng.

Trục động cơ có đường kính lớn, thường được tôi cứng để tăng cường độ bền cơ học và gia công rãnh then hoặc mặt phẳng. Thiết kế này phù hợp cho việc lắp ghép với các loại phụ kiện như hộp giảm tốc, puly, bánh răng, hoặc vitme bi cỡ lớn. Dây dẫn điện được bọc cách điện chất lượng cao, chịu nhiệt và chống mài mòn, đảm bảo kết nối an toàn với driver động cơ bước công suất tương đương, thường là các loại driver vi bước có dòng đầu ra cao.

Cấu tạo chi tiết của Động cơ bước 12Nm

Động cơ bước 12Nm được cấu thành từ các bộ phận chính, mỗi thành phần đóng góp vào hiệu suất tổng thể và độ bền lâu dài của sản phẩm.

• Stator (phần tĩnh): Stator sử dụng các lá thép kỹ thuật điện được ghép lớp chính xác nhằm giảm thiểu tổn hao năng lượng do dòng điện xoáy. Các cuộn dây được quấn bằng dây đồng nguyên chất, có khả năng chịu nhiệt độ cao, đảm bảo tạo ra từ trường mạnh và ổn định khi cấp các xung điều khiển từ driver.
• Rotor (phần quay): Rotor là sự kết hợp tinh vi giữa nam châm vĩnh cửu và hệ thống răng từ được gia công với độ chính xác micron. Cấu trúc này cho phép động cơ đạt mô-men xoắn lớn, chuyển động theo từng bước dứt khoát, giảm đáng kể rung động và tăng cường độ chính xác định vị.
• Trục và vòng bi: Trục động cơ được làm từ thép hợp kim tôi cứng, kết hợp với các vòng bi rãnh sâu chất lượng cao đặt ở cả hai đầu. Sự kết hợp này giúp động cơ chịu được tải trọng xuyên tâm và tải trọng dọc trục lớn, đồng thời đảm bảo vận hành êm ái, giảm ma sát trong suốt thời gian dài.
• Mặt bích lắp đặt: Mặt bích được gia công tuân thủ nghiêm ngặt chuẩn size 86 (NEMA 34), đảm bảo độ đồng tâm cao khi lắp đặt. Điều này tạo thuận lợi tối đa cho việc tích hợp hoặc thay thế động cơ trong các hệ thống cơ khí hiện có mà không yêu cầu chỉnh sửa phức tạp.

Thông số kỹ thuật điển hình của Động cơ bước 12Nm

Để đánh giá và lựa chọn phù hợp, việc xem xét các thông số kỹ thuật là điều thiết yếu đối với động cơ bước 12Nm. Các giá trị này cung cấp cái nhìn sâu sắc về khả năng vận hành và hiệu suất của motor trong các điều kiện khác nhau. Dưới đây là bảng tổng hợp các thông số kỹ thuật tiêu biểu:

Các thông số trên có thể thay đổi nhỏ tùy thuộc vào nhà sản xuất và model cụ thể của động cơ bước 12Nm. Việc kiểm tra datasheet chi tiết từ nhà cung cấp là bắt buộc để đảm bảo sự tương thích và hiệu suất mong muốn.

Nguyên lý hoạt động và ưu thế của động cơ bước 12Nm

Động cơ bước 12Nm hoạt động dựa trên nguyên lý từ trường quay tạo ra bởi các cuộn dây stator được cấp điện theo trình tự nhất định. Mỗi xung điện được cấp vào cuộn dây sẽ khiến rotor quay một góc bước cố định, đảm bảo độ chính xác lặp lại cao. Điều này cho phép động cơ hoạt động như một hệ thống vòng hở trong nhiều trường hợp, giảm sự phức tạp của việc cần hồi tiếp vị trí. Sự ổn định này là một trong những ưu điểm cốt lõi của loại motor này.

Mô-men xoắn lớn 12Nm của động cơ bước 12Nm mang lại khả năng xử lý tải trọng cao một cách hiệu quả. Đây là lợi thế đặc biệt trong các ứng dụng cần lực đẩy hoặc kéo mạnh mẽ mà vẫn duy trì độ chính xác vị trí. Khả năng giữ trục mạnh mẽ khi động cơ dừng, không tiêu thụ điện năng lớn, cũng là một điểm cộng quan trọng. Tính năng này đảm bảo vị trí của cơ cấu máy được duy trì ngay cả khi không có lệnh điều khiển.

Kết cấu bền bỉ, khả năng tản nhiệt tốt cùng với chuẩn lắp đặt phổ biến (NEMA 34) giúp động cơ bước 12Nm dễ dàng tích hợp vào nhiều hệ thống công nghiệp. Điều này không chỉ giảm thời gian triển khai mà còn tối ưu chi phí bảo trì, thay thế. Động cơ cũng có khả năng hoạt động tốt với các driver vi bước, cho phép chia nhỏ góc bước ban đầu, từ đó tăng độ phân giải chuyển động và giảm rung chấn.

Ứng dụng thực tế của động cơ bước 12Nm

Nhờ mô-men xoắn lớn và độ ổn định cao, động cơ bước 12Nm được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp, nơi yêu cầu sự chính xác và khả năng chịu tải.

• Máy CNC công nghiệp, router gỗ khổ lớn: Trong các máy phay, cắt CNC, đặc biệt là loại có kích thước bàn làm việc lớn hoặc gia công vật liệu cứng, động cơ bước 12Nm cung cấp lực kéo mạnh mẽ cho các trục X, Y, Z. Điều này đảm bảo quá trình cắt gọt diễn ra ổn định, giảm thiểu rung động và duy trì độ chính xác cao trên toàn bộ hành trình.
• Trục Z và bàn nâng chịu tải nặng: Các hệ thống cần nâng hạ vật nặng với độ chính xác cao, như trục Z của máy CNC, bàn nâng trong hệ thống lắp ráp hoặc kiểm tra tự động, thường sử dụng động cơ này. Mô-men xoắn 12Nm giúp kiểm soát vị trí nâng hạ một cách dứt khoát, chống lại lực trọng trường và tải trọng không cân bằng.
• Bàn trượt tuyến tính và bàn xoay tải lớn: Trong các ứng dụng định vị vật liệu hoặc chi tiết sản phẩm, bàn trượt và bàn xoay cỡ lớn cần động cơ có khả năng di chuyển tải nặng với độ phân giải cao. Động cơ bước 12Nm đảm bảo việc định vị lặp lại chính xác, cần thiết cho các quy trình tự động hóa phức tạp.
• Robot công nghiệp và cơ cấu gắp thả tải trọng cao: Các robot công nghiệp cỡ vừa và lớn, đặc biệt là ở các khớp cần lực giữ mạnh và định vị chính xác để gắp, di chuyển các vật phẩm nặng, tìm thấy giá trị tối ưu từ động cơ bước 12Nm. Nó cung cấp sự ổn định cần thiết trong quá trình thao tác.
• Dây chuyền sản xuất tự động, máy ép, máy đóng gói công suất lớn: Trong các dây chuyền sản xuất hiện đại, máy móc như máy ép, máy đóng gói hoặc các hệ thống cấp liệu tự động đòi hỏi sự di chuyển mạnh mẽ và lặp lại chính xác. Động cơ bước 12Nm đảm bảo các chu trình hoạt động diễn ra nhịp nhàng, tăng năng suất và giảm lỗi sản xuất.

So sánh động cơ bước 12Nm với các loại motor khác

Việc lựa chọn loại động cơ phù hợp cho một ứng dụng cụ thể đòi hỏi sự hiểu biết về điểm mạnh và hạn chế của từng loại. Động cơ bước 12Nm, động cơ servo và động cơ DC đều có vai trò riêng biệt trong tự động hóa công nghiệp.

Động cơ bước 12Nm so với động cơ Servo

Động cơ servo, đặc biệt là loại mô-men xoắn cao, thường được ưu tiên trong các ứng dụng yêu cầu tốc độ cao và phản hồi động cực nhanh. Chúng tích hợp encoder để cung cấp hồi tiếp vị trí, cho phép hệ thống điều khiển vòng kín đạt độ chính xác gần như tuyệt đối và tránh mất bước.

Trong khi đó, động cơ bước 12Nm excels ở khả năng giữ mô-men xoắn mạnh mẽ tại tốc độ thấp và khi dừng, cùng với khả năng định vị chính xác mà không cần hồi tiếp trong điều kiện tải ổn định. Chi phí đầu tư cho hệ thống động cơ bước thường thấp hơn đáng kể so với servo cùng công suất, đặc biệt là ở dải mô-men xoắn cao như 12Nm. Tuy nhiên, ở tốc độ rất cao, mô-men xoắn của động cơ bước giảm nhanh hơn và có nguy cơ mất bước nếu không được điều khiển đúng cách.

Động cơ bước 12Nm so với động cơ DC

Động cơ DC, đặc biệt là loại có chổi than, đơn giản và có chi phí thấp, hoạt động tốt trong các ứng dụng không yêu cầu độ chính xác vị trí cao mà chỉ cần quay liên tục. Tốc độ và mô-men xoắn của động cơ DC dễ dàng điều khiển bằng cách thay đổi điện áp. Tuy nhiên, chúng không có khả năng định vị chính xác theo từng bước và thường cần các cơ cấu giảm tốc hoặc cảm biến ngoài để kiểm soát vị trí.

Động cơ bước 12Nm, ngược lại, được thiết kế để kiểm soát vị trí chính xác thông qua các xung. Điều này loại bỏ nhu cầu về các hộp số phức tạp cho mục đích định vị. Mặc dù động cơ DC thường có hiệu suất năng lượng cao hơn ở tốc độ không đổi, động cơ bước vượt trội trong việc duy trì mô-men xoắn và vị trí khi dừng hoặc ở tốc độ rất thấp.

Driver và hệ thống điều khiển cho động cơ bước 12Nm

Để tối ưu hóa hiệu suất của động cơ bước 12Nm, việc lựa chọn driver phù hợp là cực kỳ quan trọng. Driver đóng vai trò chuyển đổi tín hiệu xung từ bộ điều khiển (PLC, vi điều khiển, máy tính) thành dòng điện cấp cho các cuộn dây của động cơ, điều khiển góc quay và tốc độ.

Các driver vi bước (microstepping drivers) là lựa chọn phổ biến, cho phép chia nhỏ góc bước cơ bản của động cơ (thường là 1.8 độ) thành các bước nhỏ hơn rất nhiều, ví dụ 1/8, 1/16, thậm chí 1/256 bước. Điều này không chỉ tăng độ phân giải chuyển động mà còn làm giảm đáng kể rung động và tiếng ồn, giúp chuyển động mượt mà hơn. Với động cơ bước 12Nm, cần các driver có khả năng cung cấp dòng điện đầu ra cao (tương ứng với dòng định mức của động cơ, khoảng 5.6A - 6.0A) và có khả năng chịu tải tốt.

Ngoài ra, một số ứng dụng đặc biệt yêu cầu độ tin cậy tuyệt đối có thể cân nhắc các driver vòng kín (closed-loop stepper drivers). Các driver này tích hợp encoder phản hồi vị trí trực tiếp từ trục động cơ, cho phép hệ thống phát hiện và bù đắp nếu xảy ra hiện tượng mất bước. Đây là sự kết hợp giữa ưu điểm chi phí của động cơ bước và độ tin cậy của hệ thống servo, mang lại hiệu quả cao cho các quy trình sản xuất quan trọng.

Kinh nghiệm thực tế khi triển khai động cơ bước 12Nm

Trong một dự án máy cắt laser công nghiệp khổ lớn, nhóm chuyên gia tại Động cơ Thành Thái đã đối mặt với thách thức về việc di chuyển đầu cắt nặng trên một không gian làm việc rộng. Các giải pháp ban đầu với động cơ bước mô-men xoắn thấp hơn đã gây ra hiện tượng mất bước và rung lắc đáng kể, ảnh hưởng trực tiếp đến chất lượng đường cắt.

Sau khi phân tích kỹ lưỡng, việc chuyển đổi sang động cơ bước 12Nm kết hợp với driver vi bước 256 phân đoạn đã mang lại sự cải thiện rõ rệt. Động cơ bước 12Nm cung cấp đủ mô-men xoắn để di chuyển đầu cắt mượt mà ngay cả khi tăng tốc độ cắt, loại bỏ hoàn toàn hiện tượng mất bước. Độ phân giải vi bước cao giúp đường cắt trở nên mịn hơn, giảm thiểu các vết răng cưa không mong muốn trên vật liệu. Việc điều chỉnh tối ưu các tham số như dòng điện, thời gian tăng tốc/giảm tốc trên driver cũng là một yếu tố then chốt để đạt được hiệu suất tối đa. Trải nghiệm này khẳng định giá trị của việc lựa chọn đúng loại động cơ với mô-men xoắn phù hợp cho từng ứng dụng cụ thể.

Bảo trì và tuổi thọ của động cơ bước 12Nm

Tuổi thọ của động cơ bước 12Nm phụ thuộc vào nhiều yếu tố, bao gồm chất lượng sản xuất, điều kiện vận hành và quy trình bảo trì. Các nhà sản xuất uy tín thường thiết kế động cơ với vòng bi chất lượng cao, có tuổi thọ danh định hàng chục nghìn giờ hoạt động. Tuy nhiên, để đảm bảo động cơ hoạt động bền bỉ và hiệu quả trong thời gian dài, việc bảo trì định kỳ là cần thiết.

Các công việc bảo trì cơ bản bao gồm kiểm tra độ sạch của quạt tản nhiệt (nếu có), đảm bảo không có vật cản làm giảm lưu thông khí. Việc kiểm tra và siết chặt các bulong lắp đặt cũng quan trọng để tránh rung động không mong muốn. Mặc dù động cơ bước thường là loại không chổi than, không yêu cầu thay thế chổi than như động cơ DC, việc kiểm tra tình trạng dây dẫn và các kết nối điện để phát hiện sớm dấu hiệu mài mòn hoặc hư hỏng là cần thiết. Trong môi trường công nghiệp nhiều bụi bẩn hoặc hóa chất, việc đảm bảo động cơ được bảo vệ theo tiêu chuẩn IP phù hợp sẽ kéo dài đáng kể tuổi thọ của thiết bị.
